結構說明
1、本閥主要由閥體、閥蓋、閥瓣等零件組成；
2、球形閥體，手里均勻;3、本閥為手動操作，順時針旋轉手輪，閥門關閉，逆時針旋轉手輪，閥門開啟；
3、DN50以下無滾珠軸承，
4、DN150、DN200、DN250、DN300等大口徑閥門增設副閥瓣。介質流從閥瓣上部流向下方。

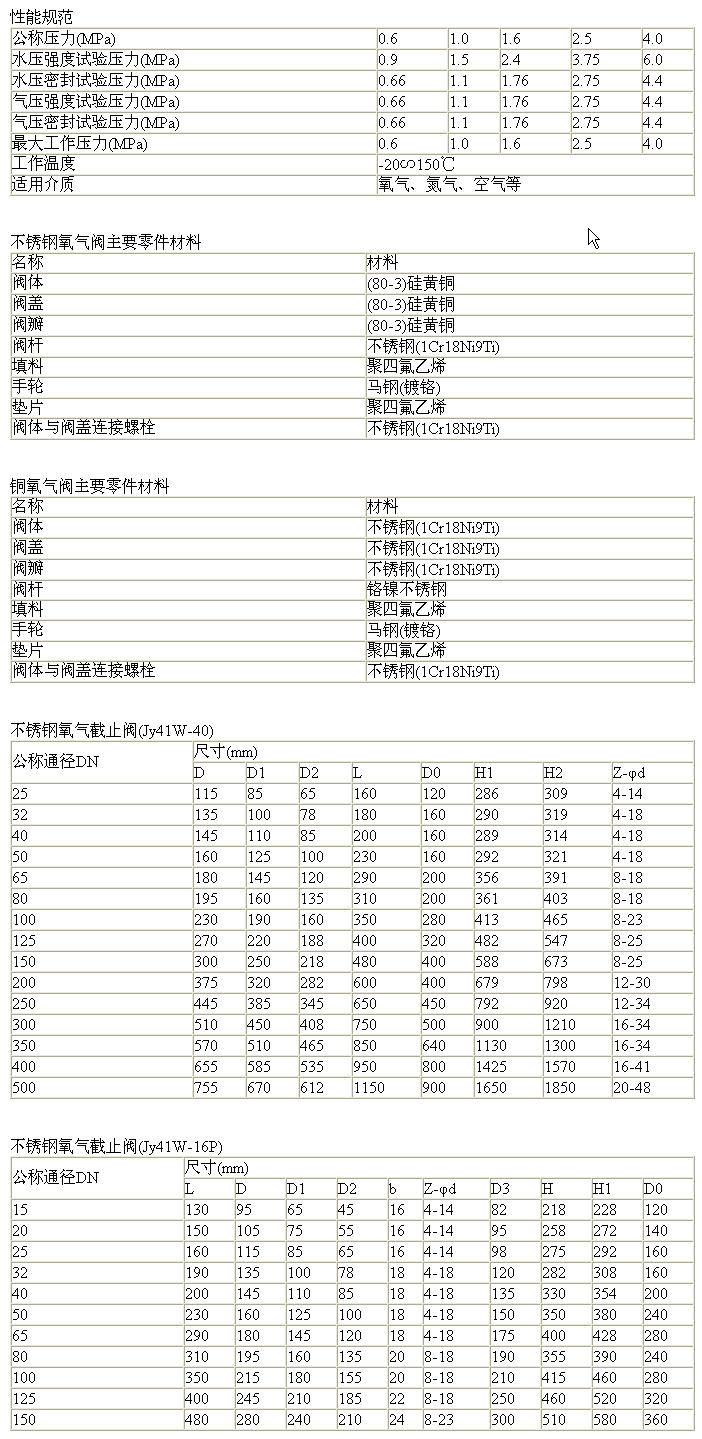

性能規范
公稱口徑：DN15-DN600
公稱壓力：0.6MPa-4.0MPa
適用溫度：≤150℃
適用介質：氧氣、氮?dú)獾?br /> 檢驗標準：JB/T 9090-89
閥體材料：1Cr18Ni9Ti
結構長度：GB/T 12221-89

主要特點
1、本產品系列特殊設計的不銹鋼或銅合金截止閥，主要用于氧壓機加壓后的管道。
2、啟閉靈活。本閥根據通徑的大小采用兩種結構，小通徑的為普通結構，大通徑的增設副閥瓣，以平衡閥前和閥后壓差，減少啟閉力矩。
3、安全可靠。本閥制造時采用嚴格禁油措施，填料材質為聚四氟乙烯，閥桿設計成升降桿，即閥桿升降時不轉動，閥瓣隨其升降，因而減少對填料的磨損，同時上密封磨損亦降到最低程度。所有閥件在安裝前均經過嚴格脫脂，確保使用時安全可靠。
4、閥桿外露部分均有保護措施，可以防止塵土和油污，支架軸承潤滑采用氟化脂。
5、在法蘭端加設導電螺孔，以防靜電。
